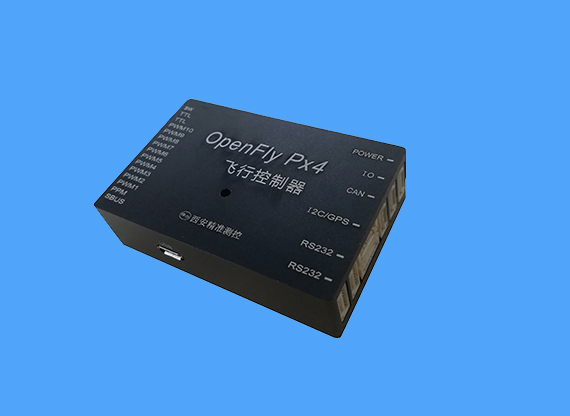

OpenFly飛控是基于國產開源嵌入式實時操作系統RT-Thread開發的一款飛控，飛控核心算法來源于國外開源飛控ArduPilot，可支持Mavlink V2.0協議，可方便的使用MissionPlanner進行遙測接收、任務規劃、日志分析以及數據調試等。 該飛控采用STM32F427主芯片及STM32F405協處理器（慣導專用）。兩者通過SPI進行交互。 產品集成導航功能，舵機控制，發動機控制和電源管理功能，同時為客戶提供飛行控制模型的軟硬件開發平臺，用戶只需要專注于飛控的開發與應用。
OpenFly飛控是基于國產開源嵌入式實時操作系統RT-Thread開發的一款飛控，飛控核心算法來源于國外開源飛控ArduPilot，可支持Mavlink V2.0協議，可方便的使用MissionPlanner進行遙測接收、任務規劃、日志分析以及數據調試等。
該飛控采用STM32F427主芯片及STM32F405協處理器（慣導專用）。兩者通過SPI進行交互。產品集成導航功能，舵機控制，發動機控制和電源管理功能，同時為客戶提供飛行控制模型的軟硬件開發平臺，用戶只需要專注于飛控的開發與應用。
導航算法由西安精準測控公司獨立開發設計，完全區別于開源導航算法，算法通過擴展卡爾曼濾波器，對慣性測量單元、三軸磁強計、氣壓高度計和GPS信息進行融合，不管是在靜態條件下還是動態條件下均可提供精確，穩定的導航結果。
控制系統選用STM32F427主芯片及STM32F405協處理器（慣導專用），提供底層驅動程序，包括接收INS系統數據，SBUS接口數據解析，異步串口收發數據，PWM輸出，ADC數據采集，SPI，I2C和GPIO等。
飛控特性：
l 開發環境為Keil-MDK
l 編程語言：C語言
l 支持Mavlink v2.0版本協議
l 支持機載日志存儲及日志分析
l 操作系統采用國產RTOS RT-Thread，簡單好用，文檔全面且全是中文文檔
l 代碼風格簡潔，注釋詳細
l 簡潔清晰的系統框架，更方便增加自己的飛行模式
l 核心算法基于ArduPilot，經過飛行驗證
(4）性能指標
|
組合導航性能指標（標稱值） |
|
|
航向精度（磁） |
2°(rms) |
|
航向精度（L1/B1單點） |
1°(rms) |
|
姿態精度 |
0.5°(rms) |
|
地磁傳感器 |
±8Gauss |
|
靜壓傳感器 |
103.35Kpa,高度分辨率0.1m |
|
動壓傳感器 |
13.78Kpa,支持540Km/h |
|
集成TF卡 |
32G |
|
陀螺 |
|
|
量程 |
±1000°/s(可定制) |
|
零偏穩定性 |
10°/h （常溫，阿倫方差） |
|
非線性 |
0.1% |
|
帶寬 |
50Hz~200Hz |
|
加速度計 |
|
|
量程 |
±16g |
|
零偏穩定性 |
5mg |
|
非線性 |
0.1% |
|
|
|
慣導飛控一體化系統
